SCSI-connector
We weten allemaal dat SCSI (Small Computer System Interface) een veelgebruikte externe computerinterfacestandaard is, waarmee externe apparaten op een computersysteem kunnen worden aangesloten, zoals harde schijven, bewegingscontrollers, optische stations, servokaarten, enz.
SCSI-connector is een interface die werd gebruikt om SCSI-apparaten aan te sluiten. Normaal gesproken zijn twee connectoren (mannelijk en vrouwelijk) met elkaar verbonden om een verbinding te vormen, en ondersteunen ze twee apparaten die zijn aangesloten om stroomvoorziening en datumoverdracht te bieden. Compatibel met computer, industriële camera-repeater, bewegingscontroller, PCI-e-kaart, I/O-terminalbord voor data-acquisitie. Meestal wordt verwezen naar de SCSI-connectorpinnen waar we het over hadden50-pins SCSI-connectorEn68-pins SCSI-connector, maar nu gebruiken we ook de 14P/26P/36P/40P/80P/100P-connector als SCSI-connector.
Kenmerken van SCSI-connector
Hoge snelheidstransmissie: SCSI-connector maakt gebruik van parallelle transmissie, de datatransmissiesnelheid is snel, ondersteunt high-performance computing en grootschalige gegevensopslag.
Compatibel met meerdere apparaten: SCSI-connectoren ondersteunen de verbinding van meerdere apparaten, wat een hogere flexibiliteit en schaalbaarheid biedt, en ondersteuning voor het tegelijkertijd aansluiten van meerdere SCSI-apparaten.
Sterke betrouwbaarheid: SCSI-connectoren gebruiken differentiële signaaloverdracht bij het verzenden van gegevens, die effectief elektromagnetische interferentie en ruis kunnen weerstaan, en een betrouwbare datatransmissiegarantie bieden.
Plug and hot: dit betekent dat externe apparaten kunnen worden aangesloten en verwijderd terwijl het computersysteem actief is, zonder het systeem opnieuw op te starten, wat handig is voor gebruikers om apparaten toe te voegen en te vervangen.
SCSI-connectortypen
Volgens de ontwikkeling van de SCSI-interface is dit de belangrijkste classificatie ter referentie:
SCSI-1: de vroegste SCSI-standaard, die een 50-pin Centronics SCSI-interface gebruikt, ondersteunt 8-bit gegevensoverdracht en ondersteunt een maximale overdrachtssnelheid van 5 MB/s.
Voordeel van SCSI-interface:
SCSI-2: Verbetering ten opzichte van SCSI-1, ondersteunt 16-bit datatransmissie en hogere transmissiesnelheden dan SCSI-1
SCSI-3: de derde generatie van de SCSI-standaard, ook wel Ultra SCSI genoemd, ondersteunt hogere transmissiesnelheden, tot 40 MB/s.
SCSI-4: de vierde generatie van de SCSI-standaard, ook wel Ultra2 SCSI genoemd, ondersteunt transmissiesnelheden tot 80 MB/s.
SCSI-5: De vijfde generatie van de SCSI-standaard, ook wel Ultra3 SCSI of Ultra160 SCSI genoemd, ondersteunt een maximale transmissiesnelheid van 160 MB/s.
SCSI-6: De zesde generatie van de SCSI-standaard, ook wel Ultra320 SCSI genoemd, ondersteunt een maximale transmissiesnelheid van 320 MB/s.
SCSI-7: zevende generatie van de SCSI-standaard. Het wordt ook wel Serial Attached SCSI (SAS) genoemd en maakt gebruik van seriële transmissie en ondersteunt een transmissiesnelheid tot 6 GB/s.
Vanuit het uiterlijk van de SCSI Connector heeft het twee typen SCSI Connector

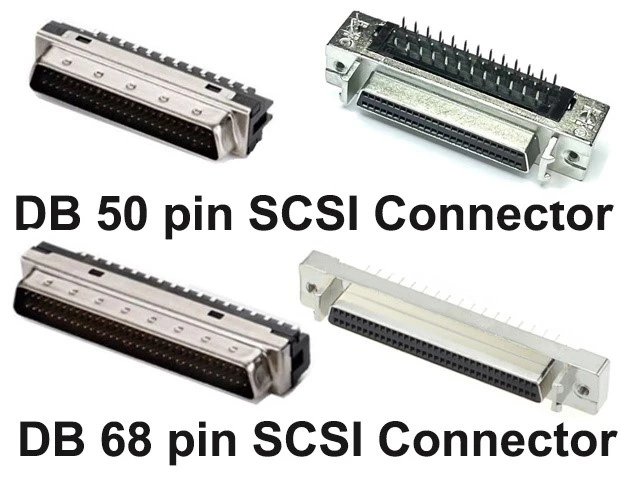

DB-type SCSI-connector, het is vergelijkbaar met de D-sub-connectorstructuur. Ook wel HPDB SCSI-connector of Micro DB SCSI-connector genoemd.
CN-type SCSI-connectorHet is vergelijkbaar met de Centronics 36-pins connectorstructuur. Ook wel genoemdRibbon SCSI-connector, MDR SCSI-connector.
Vanuit de SCSI Connector-functie zijn er twee soorten SCSI-connectoren
SCSI-kabelconnector: Dit type connector wordt gebruikt voor het maken van SCSI-kabels, verbonden met SCSI afgeschermde gedraaide draad. Wordt gewoonlijk met het apparaat vergrendeld met een schroef of grendelclip.90 graden SCSI-connectoren 135 graden SCSI-connector wordt ondersteund. Houd er rekening mee dat als SCSI-connectorgrootte er een vereiste draadgrootte is als u standaard wilt makenSCSI-kabelDe gebruikelijke draaddikte is 28AWG of 30AWG gedraaide afgeschermde SCSI-draad.
SCSI-kaartconnector: Dit type connector wordt meestal gebruikt op de printplaat van apparaten en wordt vervolgens gekoppeld aan de bijbehorende SCSI-kabel om gegevens over te dragen. Het heeft drie soorten:houders monteren SCSI-connector, Cliptype SCSI-connectoren SMT-type SCSI-connector. Vaak gebruikt op harde schijven, bewegingscontroller, optische stations, servokaart, SCSI PMC (LVD/SE) PCI-interfacemodule, enz.
Volgens de technische kenmerken van SCSI Connector heeft het twee typen SCSI-connectoren
Dit type SCSI-connector wordt vaak gebruikt op SCSI-harde schijven of gerelateerde opslagapparaten, behoort tot de interne SCSI-connector, u kunt gerelateerde0 50-pins SCSI-flatkabel met een pitch van 635 mmEn0 635 mm pitch 68-pins SCSI platte kabelop de markt.
0.80 mm pitch SCSI-connector
Dit type SCSI-connector wordt ook wel (VHDCI) kabelverbindingsconnector met zeer hoge dichtheid genoemd, behoort tot de externe SCSI-connector en biedt een oplossing met hoge dichtheid voor het aansluiten van apparaten zoals opslagarrays, scanners en grafische kaarten. Typische VHDCI SCSI-connector isSCSI-5 VHDCI 68-pins connector, 26-pins VHDCI-connector, 100-pins VHDCI SCSI-connector.
SCSI-connector met een pitch van 1,27 mm
De meeste SCSI-connector-pitch is 1,27 mm en wordt vaak gebruikt op harde schijven, cd-/dvd-stations, tape-opnamestations, scanners en printers.
Praktische toepassing van SCSI-connector
Datacentrum
SCSI-connectoren worden veel gebruikt in opslagsystemen van datacenters, verbinden grootschalige schijfarrays en servers en bieden hoogwaardige gegevensopslag- en toegangsmogelijkheden.
Multimediaproductie
Op het gebied van multimediaproductie worden SCSI-connectoren vaak gebruikt om externe apparaten aan te sluiten, zoals videobewerkingsapparatuur en audioapparatuur, om vervolgens de verwerking en bewerking van mediagegevens met grote capaciteit en hoge kwaliteit te bewerkstelligen.
Wetenschappelijk computergebruik
Op het gebied van wetenschappelijk computergebruik en supercomputing worden SCSI-connectoren veel gebruikt om grootschalige gegevensopslagapparaten aan te sluiten en vervolgens te voldoen aan de behoeften van high-performance computing voor gegevenstoegangssnelheid.
Serveropslag
Voor servers op bedrijfsniveau worden SCSI-connectoren gebruikt om opslagapparaten (zoals disk-arrays, tapebibliotheken, enz.) aan te sluiten om hoogwaardige, betrouwbare gegevensopslag- en back-upoplossingen te bieden.
Over de start van de productie van SCSI-connectoren
Starte is de toonaangevende leverancier van SCSI-connectoren uit China. Starte biedt een complete lijn standaard en aangepaste Small Computer System Interface (SCSI) connectoren, die overeenkomen met en vervangen van de meeste SCSI-connectoren van het belangrijkste merk, zoals Huawei, 3M, TE, Amfenol, National Instruments Corp, Molex, Honda, Hirose, L-com. Op grote schaal gebruikt in computerrandapparatuur, industriële automatisering, spoorwegdoorvoer, meetapparatuur, visuele inspectie, medische apparatuur, ruimtevaart, militaire industrie en andere gebieden. Onze SCSI-connector lijn omvat:
Onze klanten
Veelgestelde vragen over SCSI-connectoren
Vraag: Waarom gebruiken we SCSI?
Vraag: Hoeveel pinnen heeft een SCSI-connector?
Vraag: Wat doet de SCSI-adapter?
Vraag: Waarom gebruiken servers SCSI?
Vraag: Is SCSI intern of extern?
Vraag: Is SCSI beter dan SATA?
Vraag: Wat is het verschil tussen SCSI en USB?
Vraag: Wat is het verschil tussen SCSI en NVMe?
